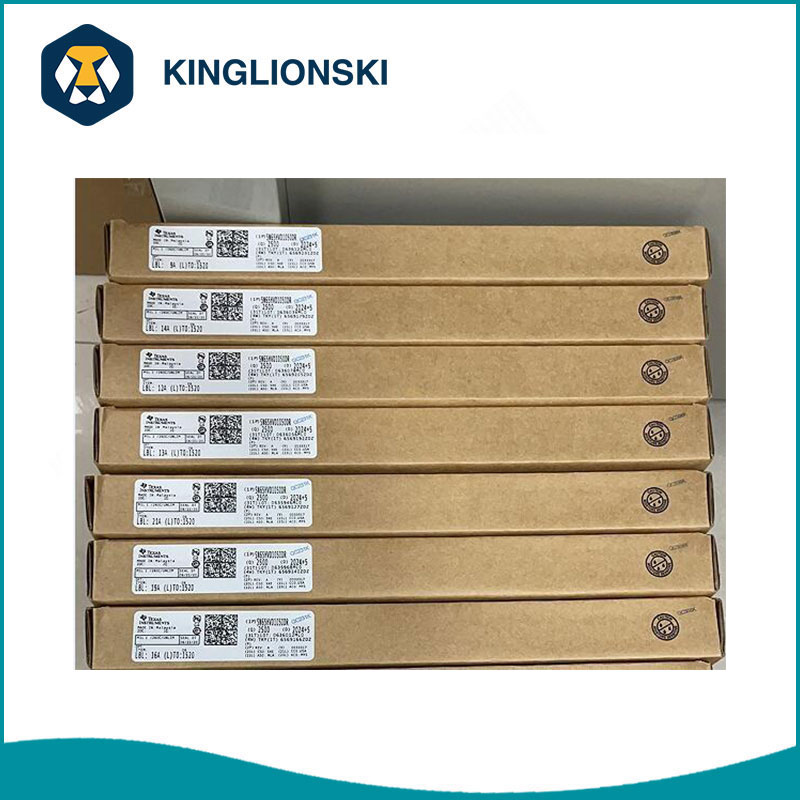

TPS79301DBVR टेक्सास इन्स्ट्रुमेंट इलेक्ट्रॉनिक घटक

Kinglionski कडून सानुकूलित TPS79301DBVR Texas Instrument Electronic Components खरेदी करण्यासाठी तुम्ही निश्चिंत राहू शकता. TPS79301DBVR टेक्सास इन्स्ट्रुमेंट्स (TI) सक्षम असलेले 200-mA, लो-ड्रॉपआउट व्होल्टेज रेग्युलेटरचे आहे. LDO नियामकांचे TPS793 फॅमिली आवाज-संवेदनशील बॅटरी-ऑपरेट उपकरणांमध्ये वापरण्यासाठी अनुकूल केले गेले आहे. डिव्हाइसमध्ये अत्यंत कमी ड्रॉपआउट व्होल्टेज, उच्च PSRR, अल्ट्रालो आउटपुट आवाज, कमी शांत प्रवाह (सामान्यत: 170 μA), आणि नियामक बंद असताना पुरवठा प्रवाह 1 ¼A पेक्षा कमी करण्यासाठी सक्षम-इनपुट वैशिष्ट्ये आहेत.

लो-ड्रॉपआउट (LDO) लो-पॉवर लिनियर व्होल्टेज रेग्युलेटरच्या TPS793 फॅमिलीमध्ये उच्च पॉवर-सप्लाय रिजेक्शन रेशो (PSRR), अल्ट्रा-लो-नॉईज, फास्ट स्टार्ट-अप आणि नॅनोस्टार वेफर चिप स्केलमध्ये उत्कृष्ट लाइन आणि लोड ट्रान्झिएंट रिस्पॉन्स आहेत. आणि SOT23 पॅकेजेस. नॅनोस्टार पॅकेजिंग अल्ट्रास्मॉल फूटप्रिंट तसेच अल्ट्रालो प्रोफाइल आणि पॅकेज वेट देते, ज्यामुळे हे उपकरण हँडसेट आणि पीडीए सारख्या पोर्टेबल ऍप्लिकेशन्ससाठी आदर्श बनतात. आउटपुटवर लहान, 2.2-μF सिरॅमिक कॅपेसिटरसह कुटुंबातील प्रत्येक डिव्हाइस स्थिर आहे.

TPS793 कुटुंब अत्यंत कमी ड्रॉपआउट व्होल्टेज (उदाहरणार्थ, 200 mA वर 112 mV, TPS79330) मिळवण्यासाठी प्रगत, मालकी हक्काची BiCMOS फॅब्रिकेशन प्रक्रिया वापरते. प्रत्येक डिव्हाइस अतिशय कमी शांत विद्युत् प्रवाह (170 μA वैशिष्ट्यपूर्ण) वापरत असताना जलद स्टार्ट-अप वेळा (0.001-μF बायपास कॅपेसिटरसह अंदाजे 50 μs) साध्य करते. शिवाय, जेव्हा डिव्हाइस स्टँडबाय मोडमध्ये ठेवले जाते, तेव्हा पुरवठा प्रवाह 1 μA पेक्षा कमी केला जातो. TPS79328 0.1-μF बायपास कॅपेसिटरसह 2.8-V आउटपुटवर अंदाजे 32 μVRMS आउटपुट व्होल्टेज आवाज प्रदर्शित करते. पोर्टेबल RF इलेक्ट्रॉनिक्स सारख्या आवाज-संवेदनशील असलेल्या अॅनालॉग घटकांसह अनुप्रयोगांना उच्च PSRR आणि कमी-आवाज वैशिष्ट्यांचा तसेच जलद प्रतिसाद वेळेचा फायदा होतो.

उत्पादन वैशिष्ट्ये

प्रकार	मुख्य उत्पादन वैशिष्ट्ये
TPS79301DBVR	200-mA RF लो-ड्रॉपआउट रेग्युलेटर सक्षम सह
	2.2-μF सिरेमिक कॅपेसिटरसह स्थिर
	उच्च PSRR (10 kHz वर 70 dB)
	जलद स्टार्ट-अप वेळ (५०μs)

उत्पादन अर्ज

आरएफ: व्हीसीओ, रिसीव्हर्स, एडीसी
ऑडिओ
सेल्युलर आणि कॉर्डलेस टेलिफोन
ब्लूटूथ®, वायरलेस LAN
हँडहेल्ड आयोजक, पीडीए
